                                                 Założenia i metodyka pomiarów Interferometrii SAR

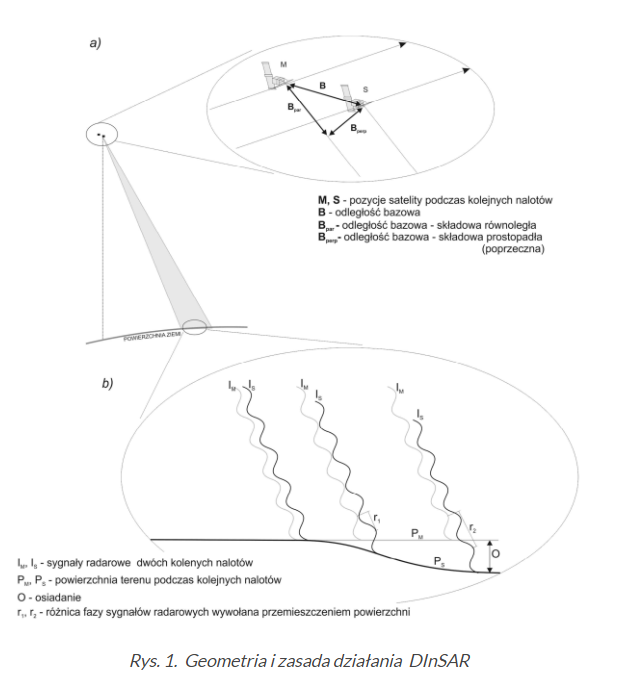

geomPrzetwarzanie danych radarowych SAR na potrzeby serwisu o deformacjach powierzchni terenu jest prowadzone metodą satelitarnej interferometrii radarowej (InSAR). Interferometria SAR (InSAR) to technika służąca do uzyskiwania informacji dotyczących względnych danych wysokościowych. Wykorzystuje ona różnice fazy sygnałów radarowych pochodzących z dwóch obserwacji mikrofalowych typu SAR (Synthetic Aperture Radar) tego samego obszaru. Tradycyjna technika InSAR opiera się na wykorzystaniu interferogramów tj. rastrowych zbiorów przedstawiających różnice fazy pomiędzy dwoma rejestracjami SAR. Pomiar deformacji dokonywany jest w technice Differential InSAR (DInSAR), w której od interferogramu odejmuje się topografię terenu od składowych fazy. Podsumowując, DInSAR wykorzystuje rejestracje SAR wykonywane sekwencyjnie za pomocą jednej anteny SAR w czasie kolejnych przelotów satelity nad tym samym obszarem.

Największe ograniczenia metody InSAR wiążą się z dekorelacją czasową między zdjęciami SAR (stopniową utratą koherencji w czasie), która związana jest ze zmianami właściwości elektromagnetycznych lub pozycją rozpraszacza wewnątrz komórki rozdzielczości (Cattabeni, 1994; Villasenor and Zebker, 1992). Kolejnym ograniczeniem metody InSAR jest występowanie tzw. artefaktów atmosferycznych. Zróżnicowana zawartość pary wodnej w troposferze, a także jej turbulentny charakter są źródłem dodatkowej składowej fazowej sygnału nazywanej atmosferycznym obrazem fazy (Atmospheric Phase Screen APS). W przypadku pojedynczego lub jedynie kilku interferogramów dla danego obszaru efekty atmosferyczne są bardzo trudne lub wręcz niemożliwe do usunięcia, stąd uzyskiwane dokładności pomiarowe są często dużo niższe od oczekiwanych. Z powodu wymienionych ograniczeń praktyczne użycie metody InSAR jest w większości przypadków zredukowane do danych o małym czasie między kolejnymi akwizycjami satelity nad tym samym obszarem (mała baza czasowa), przypadków badania zjawisk o dużych przyrostach deformacji zachodzących w czasie pomiędzy kolejnymi rejestracjami, badania obszarów pozbawionych roślinności, a także gdy oba obrazy użyte do konstrukcji interferogramu zostały zarejestrowane w tych samych bądź bardzo zbliżonych warunkach atmosferycznych.



Metody wieloczasowe



Ominięcie podstawowych ograniczeń metody InSAR i jej rozwinięcie w kierunku analiz szeregów czasowych (MTI – Multi Temporal InSAR) okazało się możliwe dzięki zastosowaniu metod punktowych, opartych na selekcji pikseli zachowujących koherencję w czasie. Charakteryzują je różne strategie przetwarzania i selekcji koherentnych pikseli. Pierwsza opracowana i wdrożonona w praktyce metoda analiz wieloczasowych SAR to metoda PSI (Persistent Scattetres SAR interferometry) została opracowana w końcu lat ’90 XX wieku przez zespół POLIMI z Politechniki w Mediolanie (Ferretti, 1999), wykorzystująca właściwości rozpraszaczy stabilnych (PS). Główną ideą metody PSI jest dekompozycja serii interferometrycznych obserwacji fazowych na trzy podstawowe składowe: deformacji, wysokości względnej i APS dla pikseli spełniających warunek PS. Podstawowym warunkiem prawidłowego przeprowadzenia dekompozycji sygnału jest odpowiednia liczba obserwacji, stąd wymaganie co najmniej 20 interferogramów (Rys. 2).

Kolejne rozwinięcia metody wykorzystują koherencję; metoda StaMPS (Hooper, 2004) oraz wykorzystanie interferogramów o krótkich bazach, metoda SBAS (Berardino, 2002). Metoda SBAS (Small Baseline Subsets) wykorzystuje wszystkie najkorzystniejsze kombinacje interferometryczne w obrębie serii (Rys. 3). Ma to na celu obliczenie serii interferogramów w taki sposób by miały one jak najwyższą koherencję.

wykresy odelglosci bazowych

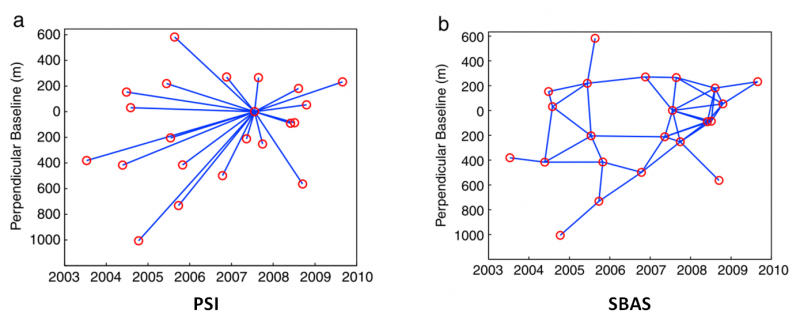

Rys. 2. Wykresy odległości bazowych w stosunku do baz czasowych dla par interferometrycznych tego samego zestawu danych. Niebieskie linie pokazują w jaki sposób tworzy się pary interferometryczne w metodzie a) PSI i b) SBAS (Hooper, 2012)

Wykorzystanie reflektorów radarowych do walidacji danych



Ze specyfiki obrazowania mikrofalowego SAR wynika, że wartość zarejestrowanego sygnału jest koherentną sumą odbić od obiektów elementarnych znajdujących się wewnątrz komórki rozdzielczości (resolution cell). Moc odebranego sygnału zależy od nachylenia powierzchni odbijającej w stosunku do kąta padania fali radarowej, właściwości dielektrycznych powierzchni oraz jej szorstkości. W zależności od rodzaju pokrycia terenu tylko część sygnału ulegającego rozproszeniu zostaje odbita w stronę anteny SAR. Ten typ rozproszenia nazywamy rozproszeniem wstecznym (backscattering). Jeśli w obrębie komórki rozdzielczości występuje element charakteryzujący się bardzo wysokim rozpraszaniem wstecznym to właśnie jego amplituda będzie sygnałem dominującym dla wartości piksela. Dla obiektów tego typu obie składowe sygnału: faza i amplituda wykazują bardzo wysoką stabilność w czasie (dla kolejnych obserwacji). Obiekty takie, dzięki swoim właściwościom, nazywane są obiektami koherentnymi (coherent targets), rozpraszaczami koherentnymi (coherent scatterers) albo rozpraszaczami stabilnymi (PS: persistent scatterers, permanent scatterers). Rozpraszacze stabilne wykorzystuje się w satelitarnej interferometrii radarowej (InSAR) w metodzie interferometrii rozpraszaczy stabilnych (PSI). Rozpraszacze stabilne to obiekty charakteryzujące się silnym rozpraszaniem wstecznym, które jest dominującym sygnałem dla danej komórki rozdzielczości. Obiekty takie można scharakteryzować za pomocą wysokich wartości tzw. radarowego przekroju skutecznego RCS (Radar Cross Section). Najogólniej mówiąc RCS danego obiektu jest to ekwiwalent płaskiej powierzchni izotropowo odbijającej fale elektromagnetyczne, jaka byłaby potrzebna do odbicia tej samej mocy sygnału (Henderson and Lewis, 1998). Na obszarach zurbanizowanych mamy do czynienia z grupami obiektów zbudowanych z płaskich, gładkich powierzchni o różnym nachyleniu takimi jak ściany czy dachy budynków o niejednokrotnie wysokiej stałej dielektrycznej (powierzchnie metalowe). Oprócz obiektów, które działają jak rozpraszacze stabilne, istnieje możliwość celowego instalowania urządzeń zapewniających odbicie sygnału radarowego w żądany sposób. Obiekty takie nazywamy reflektorami radarowymi. Stosuje się je w dwóch podstawowych przypadkach:

  1. Dla uzupełnienia sieci naturalnych stabilnych rozpraszaczy. Reflektory instaluje się wówczas w miejscach pozbawionych infrastruktury bądź wychodni skalnych – na obszarach upraw rolnych bądź nieużytków.
  2. Dla walidacji wyników. Reflektor radarowy jest jedynym obiektem, gdzie interferometryczny pomiar deformacji można bezpośrednio odnieść do wyników pomiarów geodezyjnych. Reflektor radarowy ma ściśle zdefiniowane fizyczne centrum fazowe, które można zmierzyć metodami geodezyjnymi (za pomocą niwelacji precyzyjnej czy GNSS). Pomiar taki zapewnia absolutną integrację pomiarów interferometrycznych z pomiarami geodezyjnymi i geodezyjnym układem odniesienia.
Rozpraszanie mikrofalowe, jakie zachodzi w przypadku reflektorów radarowych można sprowadzić do trzech elementarnych przypadków tzw. rozpraszaczy podstawowych (canonical scatterers), do których należą (Inglada et al., 2004):

  1. Rozpraszacz powierzchniowy (surface scatterer),
  2. Rozpraszacz dwuścienny (dihedral scatterer),
  3. Rozpraszacz trójścienny (trihedral scatterer).
Z uwagi na dużą efektywność i mała wrażliwość na błędy orientacji najczęściej stosowany typem reflektora radarowego jest reflektor trójścienny (Trihedral). Z uwagi na kształt jest zwany reflektorem narożnikowym (Corner Reflector - CR).

Dla obliczeń interferometrycznych reflektory radarowe stanowią szczególną sieć PS, którą wykorzystuje się do obliczeń. Obliczenia wykonuje się metodą PSI, jednak w znacznie uproszczonej wersji. Dla reflektorów CR znane bowiem są współrzędne X, Y, Z centrum fazowego reflektora, które można dokładnie zmierzyć metodami geodezyjnymi. W związku z tym nie jest konieczne wyszukiwanie PSC za pomocą analizy amplitudy. Reflektory zazwyczaj nie są zbyt odległe od siebie i nie jest wymagana korekta atmosferyczna. Wymagana jest jedynie korekta fazy uwzględniająca położenie reflektora wewnątrz komórki rozdzielczości (Perissin, 2006).

W zadaniach Państwowej Służby Geologicznej realizowanych przez PIG-PIB reflektory radarowe zostały po raz pierwszy użyte w projekcie „Monitoring osiadania powierzchni terenu w 3 wybranych lokalizacjach poszukiwań gazu w formacjach łupkowych – projekt pilotażowy”. Wówczas to na każdym z 3 poligonów badawczych (w okolicach miejscowości Lewino, Babiak i Berejów) zainstalowano po 20 reflektorów radarowych dwóch typów radarowych z czego 15 dla satelity TerraSAR-X (Rys. 5) i 5 dla satelity Sentinel-1 (Rys. 6). Każdy z reflektorów zaopatrzono w trzpień umożliwiający instalację geodezyjnego odbiornika GNSS co pozwoliło na prowadzenie weryfikacyjnych pomiarów niwelacji GNSS.

refle 1 1 1 1 1 1

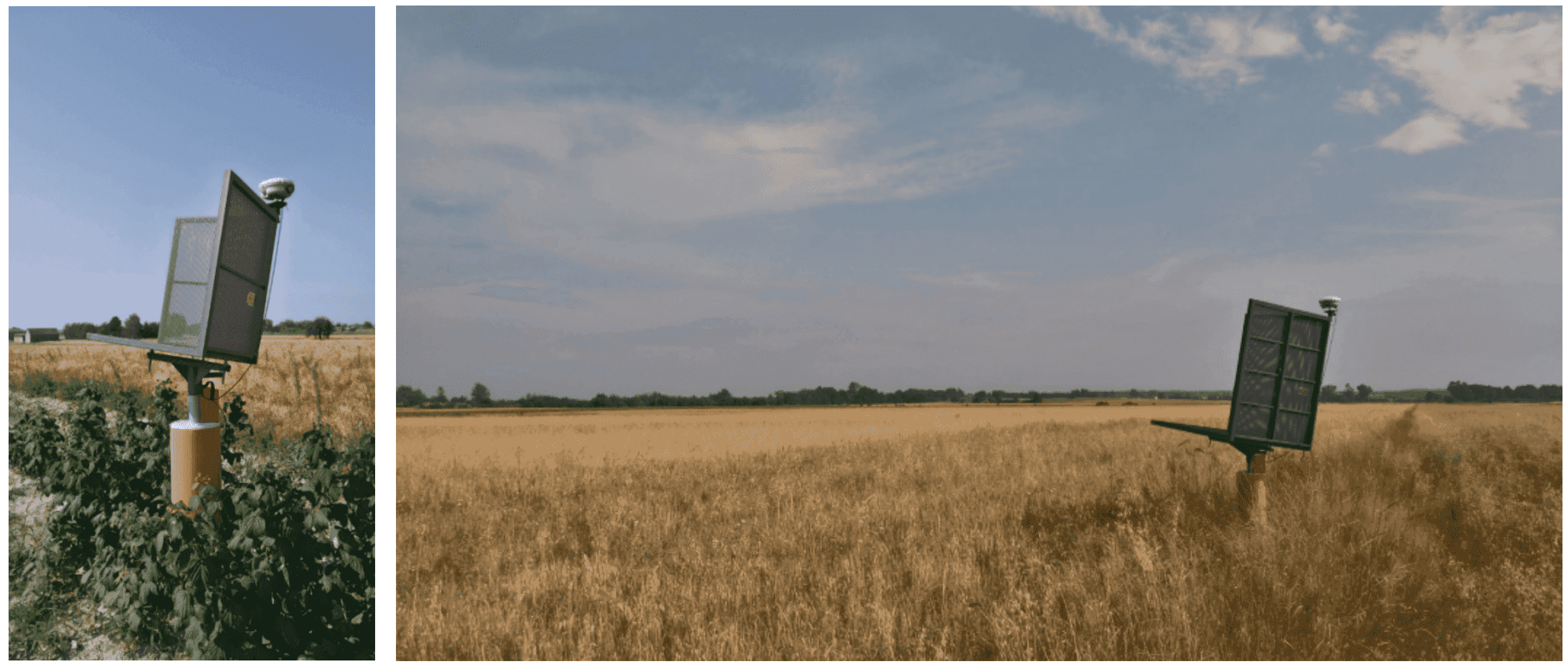

Rys. 3. Z lewej – reflektor dla pomiarów sygnałów z satelity TerraSAR-X (poligon Berejów). Fot. Perski Z., z prawej – reflektor dla pomiarów sygnałów z satelity Sentinel-1 (poligon Berejów). Fot. Perski Z.

W ramach kolejnego zadania PSG p.t. „Monitoring geodynamiczny w zakresie interferometrii satelitarnej pasa wysadów solnych w Polsce oraz próba określenia ruchliwości soli w czwartorzędzie z wykorzystaniem tomografii elektrooporowej i technik modelowania 3d” zainstalowano 7 reflektorów radarowych o zmienionej konstrukcji. Celem ich instalacji było przeprowadzenie pomiarów z użyciem wysokorozdzielczych danych TerraSAR-X z przelotów schodzących (descending) jak i wschodzących (ascending) stąd konieczność zmiany konstrukcji na zdwojoną. Reflektory będą mieć różne rozmiary (z uwagi na długość fali używaną przez dany system) w zależności od wybranej misji satelitarnej, a także różną orientację w zależności od kierunku przelotów.

refff 1 1 1 1

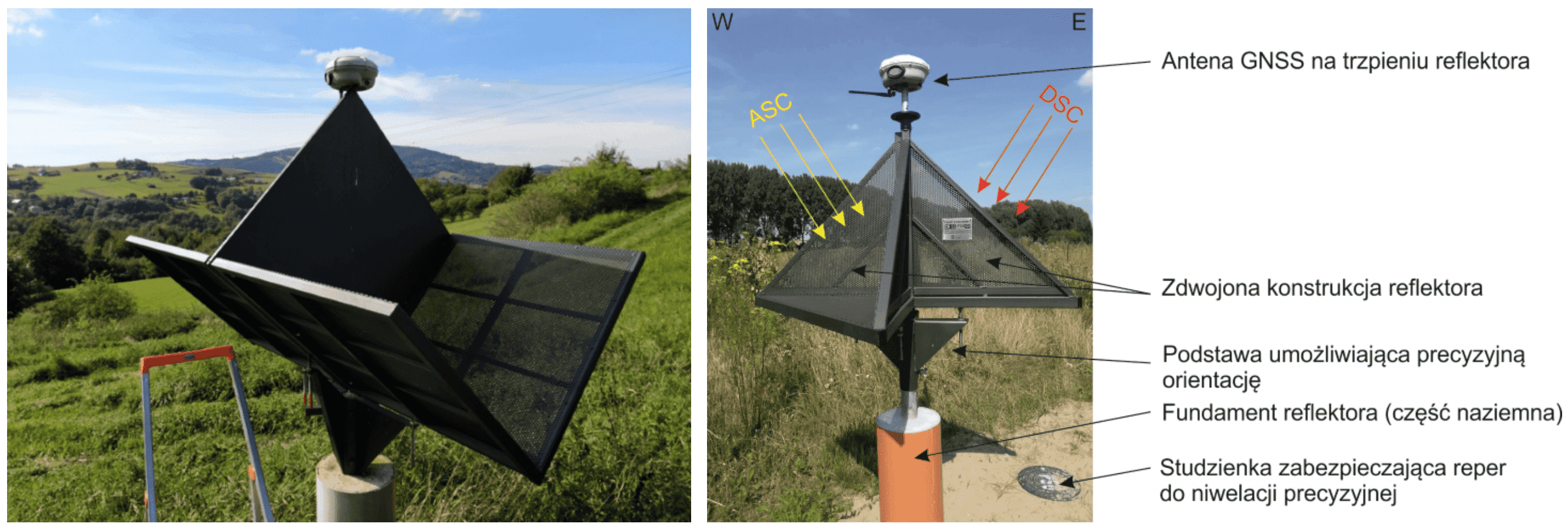

Rys. 4. Z lewej – wygląd ogólny reflektora na osuwisku w Szymbarku. Fot. Perski Z., z prawej – reflektor radarowy poligonu Wapno i jego podstawowe elementy

W latach 2017-2019 zainstalowano 30 reflektorów na terenie 6 osuwisk w Karpatach w ramach projektu SOPO. Są to również reflektory o zdwojonej konstrukcji skonstruowane z myślą o pomiarach z użyciem danych Sentinel-1 (Rys. 8 i 9). W roku 2020 zdemontowano reflektory na poligonach Berejów, Babiak i Lewino.



European Ground Motion Service

W ramach projektu, pierwotnie zamierzano przeprowadzać cyklicznie przetwarzanie danych satelitarnych misji radaru z syntetyczną aperturą dla obszaru całej Polski, jednak międzyczasie powstał serwis EGMS (European Ground Motion Service). W związku z tym odstąpiono od realizacji pełnego przetwarzania danych od podstaw dla obszaru całego kraju, radarowe dane satelitarne były wykorzystywane tylko dla wytypowanych obszarów o szczególnym znaczeniu.

W minionych latach pojawiło się szereg inicjatyw międzynarodowych, których celem było wykonanie opracowań InSAR o wiekoobszarowym charakterze, np. projekt TerraFirma (2003-2014), PanGeo (2011-2014), Piano Straodinario di telerilevamento Ambientale (2008-2016); a także szereg projektów spin-off powstałych na bazie TerraFirma i PanGeo, w tym SubCoast, EVOSS i DORIS. Wspólnym mianownikiem wszystkich tych inicjatyw było usprawnienie niezależnych działań w ujednoliconą usługę prototypową. Niemniej jednak wiele z tych inicjatyw stanęło w obliczu poważnych ograniczeń operacyjnych z powodu braku systematycznego źródła obrazów radarowych, utrudnianych przez nieodłączne ograniczenia trybów rejestracji danych. W rezultacie wymagało to kilku lat rejestracji danych SAR, aby uzyskać wiarygodne wyniki InSAR. Oznaczało to, że dane były zwykle przetwarzane tylko raz i nie były regularnie aktualizowane. Obecnie, dzięki programowi Copernicus, dostępne stały się wszystkie właściwe składniki potrzebne do wprowadzenia i obsługi systemu GMS krajowego jak i o szerszym zasięgu. W ostatnich latach wprowadzeno serwis European Ground Motion Service.

EGMS jest częścią portfolio produktów Copernicus do monitorowania powierzchni lądów, a jego wdrożenie powierzono Europejskiej Agencji Środowiska. Głównym celem EGMS jest pomiar przemieszczeń terenu, w tym osuwisk i osiadań, a także deformacji infrastruktury z milimetrową dokładnością. Przemieszczenia są określane z analiz szeregów czasowych danych Sentinel-1 programu Copernicus z wykorzystaniem interferometrii radarowej rozpraszaczy stabilnych (Persistent Scatterers) i rozproszonych rozpraszaczy (Distributed Scatterers).
EGMS zapewni również narzędzia do wizualizacji, interaktywnej eksploracji danych i wymiany doświadczeń wykorzystania danych przez użytkowników do dalszych badań zmian na powierzchni terenu. EGMS stanowi uzupełnienie istniejących i powstających inicjatyw krajowych oraz służy jako podstawa do bardziej szczegółowych krajowych i regionalnych badań. Serwis zapewni szerszy kontekst i zmniejszy koszty dostępu do danych o przemieszczeniach powierzchni terenu.
Szczegółowe informacje można znaleźć na stronie programu Copernicus.
